一、斯派莎克疏水阀安装核心原则（示意图基础认知）
斯派莎克疏水阀的安装效果直接决定蒸汽系统能效，所有安装操作均需围绕 “流向合规、位置合理、维护便捷” 三大核心原则展开，且必须严格参照阀体箭头指示执行。以下为示意图中需优先明确的基础要求：
流向标识：阀体表面清晰标注介质流向箭头，所有型号（浮球式、双金属式、热动力式等）均需按箭头方向安装，反向安装会导致疏水失效甚至部件损坏。
位置选择：需安装在蒸汽系统出口或管道低点，且疏水阀前应设置 150mm 左右的下降管，避免低负荷时蒸汽窜入阀体影响工作。
空间预留：不同口径型号需预留足够维修间距，如 1"HC 和 11/4" 型号拆除阀盖需 160mm 间距，11/2"和 2" 型号需 200mm 间距。
二、斯派莎克疏水阀 3 大安装方式及示意图解析
根据工况需求不同，斯派莎克疏水阀主要有垂直、水平、倒立三种安装方式，对应的示意图结构与适用场景存在明确差异：
（一）垂直安装（示意图核心特征：进出口与管道上下连接）
（二）水平安装（示意图核心特征：进出口与管道左右连接）
（三）倒立安装（示意图核心特征：进出口反向对接）
三、基于示意图的标准化安装步骤（以浮球式为例）
结合斯派莎克官方安装维修指南及示意图标注，实操步骤可分为 5 个核心环节：
前期核查：对照示意图确认型号与工况匹配性，检查阀体压力、温度限值是否符合系统要求，拆除接口保护套并清理接头杂质。
辅助部件预装：按示意图标注在阀前安装过滤器（内置过滤器型号如 TD42 除外），阀后根据排放方式安装止回阀（回收系统）或消音器（排大气），上下游加装截止阀便于维修。
主体安装：严格按示意图箭头方向对接管道，确保浮球臂处于水平位置（可借助示意图中的基准线校准），法兰连接需对角拧紧螺栓至推荐力矩。
空间校准：参照示意图预留维修间距，1"及以下口径确保 160mm 以上操作空间，11/2" 及以上口径预留 200mm 以上空间。
调试验证：缓慢打开截止阀，通过观视镜观察排水状态，确认无蒸汽泄漏、浮球动作正常，高温排放场合需验证安全排放路径合规性。
四、示意图常见误区与优化建议（提升安装成功率）
误区 1：忽略流向细节：部分型号（如 FT14 系列）不同口径流向不同，若未按示意图标注区分 “左进右出” 与 “右进左出”，会导致疏水效率下降 30% 以上。
误区 2：省略下降管：未按示意图要求安装 150mm 下降管，低负荷时蒸汽易窜入阀体形成汽锁，需在示意图中用红色警示线标注下降管强制安装要求。
误区 3：维修空间不足：未预留示意图标注的操作间距，后续更换阀座、清洗过滤器时需拆解管道，建议在示意图中用阴影区域明确操作空间范围。

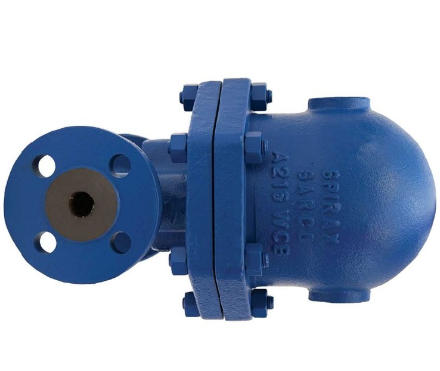

五、斯派莎克典型型号安装示意图参考
注：以上示意图均需结合具体型号技术手册使用，特殊工况可联系斯派莎克获取定制化安装图（如 PC33/PC43 紧凑式疏水阀站）。
