在工业管道控制、消防供水等多个关键领域，信号蝶阀凭借“控制+反馈”的双重优势，成为保障系统安全稳定运行的核心组件。不少行业从业者在选型、安装过程中，对其工作原理及核心技术认知不深，容易出现故障隐患。本文将通俗拆解信号蝶阀的工作机制、核心构造，结合行业标准，让大家快速掌握其技术精髓，助力实操落地。
在工业管道控制、消防供水等多个关键领域，信号蝶阀凭借“控制+反馈”的双重优势，成为保障系统安全稳定运行的核心组件。不少行业从业者在选型、安装过程中，对其工作原理及核心技术认知不深，容易出现故障隐患。本文将通俗拆解信号蝶阀的工作机制、核心构造，结合行业标准，让大家快速掌握其技术精髓，助力实操落地。
信号蝶阀本质是在普通蝶阀基础上，集成信号反馈装置的专用控制阀门，核心功能是实现管道介质的通断、流量调节，同时将阀门启闭状态实时反馈至控制系统，实现远程监测与联动管控，这也是其与普通蝶阀最核心的区别所在。其整体工作流程可分为“执行控制”与“信号反馈”两大环节，二者协同运作，确保管道系统的可控性与安全性。

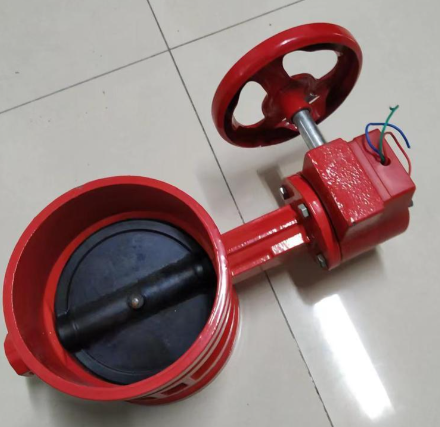

从核心构造来看，信号蝶阀主要由阀体、阀板、驱动装置、信号反馈装置四大部件组成，每个部件的技术特性直接决定阀门的整体性能。阀体作为基础承载部件，通常采用球墨铸铁、不锈钢等材质，需满足GB/T 12238-2023等国家标准要求，保证足够的结构强度，可承受2倍额定工作压力的静水压，确保无渗漏、不变形；阀板采用蝴蝶状结构，通过旋转90°实现介质通断，其密封面材质分为橡胶密封（适用于-20℃~120℃中性介质）与金属硬密封（适用于温度超过150℃的工况），密封性能需达到ISO 5208 A级或B级泄漏标准。
驱动装置是信号蝶阀的“动力核心”，分为手动与自动两种类型。手动驱动多采用手柄或蜗轮蜗杆结构，操作扭矩小、启闭迅速，适用于小口径（DN50以下）或无需频繁调节的管道；自动驱动则搭配电动、气动或液动执行机构，可接入自动化系统，实现远程启闭与流量调节，需注意扭矩匹配性，确保驱动稳定。值得注意的是，蜗轮蜗杆传动装置箱体内会设置微动开关，用于捕捉阀门启闭位置信号。
信号反馈装置是信号蝶阀的“核心技术亮点”，核心组件为微动开关，部分高端型号会搭配霍尔传感器、智能模块等。其工作原理是：当阀门通过驱动装置实现启闭动作时，阀杆带动凸轮旋转，凸轮压迫或释放微动开关触点，通过触点通断实现信号转换，将“全开”“全关”或中间开度信号，以开关量（无源触点）或模拟量（4-20mA、0-10V）的形式，传输至消防控制主机、中控室等终端设备。若信号丢失，可优先检查接线端子是否氧化、微动开关触点是否烧蚀。
结合实际应用场景来看，信号蝶阀的工作原理需适配不同行业的特殊需求。例如，消防系统中，信号蝶阀平时保持常开状态，一旦因检修关闭，信号立即上传至消防控制主机，触发声光报警，避免因阀门误关导致消防系统失效；工业过程控制中，信号蝶阀可将开度信号传至中控室，实现投料比例、流量调节的自动化；市政给排水工程中，调度中心可通过反馈信号远程掌握阀门状态，快速应对爆管等突发情况。
总结来说，信号蝶阀的工作原理围绕“机械控制+信号传输”展开，核心技术集中在信号反馈装置的灵敏度、密封性能的稳定性以及驱动装置的适配性上。掌握其核心构造与工作机制，不仅能帮助从业者快速完成选型、安装工作，更能精准排查日常运行中的故障，延长阀门使用寿命，保障管道系统的安全高效运行。后续我们将持续分享信号蝶阀的选型、安装技巧，敬请关注。
